1.RTO蓄熱式焚燒工藝路線
1.1 RTO工作原理
以三床式RTO為例，RTO經過預熱后，廢氣經切換閥進入第一陶瓷蓄熱區進行預熱，并在高溫燃燒區停留至少一秒鐘，燃燒器點燃天然氣，使腔室內的溫度提高到850℃，廢氣被充分氧化。凈化后的氣體流經第二陶瓷蓄熱區，使高達97%的燃燒熱被回收，等待下一次循環，用于常溫廢氣的預熱。經過約1-2分鐘后，切換閥改變氣體進出方向，廢氣從第二蓄熱區進入，從第三蓄熱區排出，第一蓄熱區變成吹掃狀態，將未充分燃燒的廢氣返回到RTO入口，周而復始。
1.2 RTO工藝特點
①.卓越的安全控制解決?案，快速的提升閥切換系統、泄漏量小于1‰ ，自動燃燒順序控制、火焰監測、系統自檢、故障檢測。
②.PLC全自動控制，操作簡單，運行穩定，可靠性高。
③.疊加或平鋪設計，適用于有載荷或高度限制的場合（如樓頂）。
④.處理效率高，最高可達99.95%，陶瓷蓄熱體換熱效率高達97%，有效降低燃?xì)庀摹?nbsp;
1.3 RTO性能參數
①.處理能?：5,000～500,000Nm3/h
②.設計運行溫度：760～850°C
③.熱交換介質：陶瓷
④.過程壓降：900 ～1200 Pa
⑤.主體絕熱材料：陶瓷纖維模塊
⑥.輔助能源：天然氣或柴油
⑦.切換系統泄露量：<0.05%
⑧.處理能力：最高可達99.95%
2.沸石轉輪吸附+RTO蓄熱焚燒
2.1 工作原理

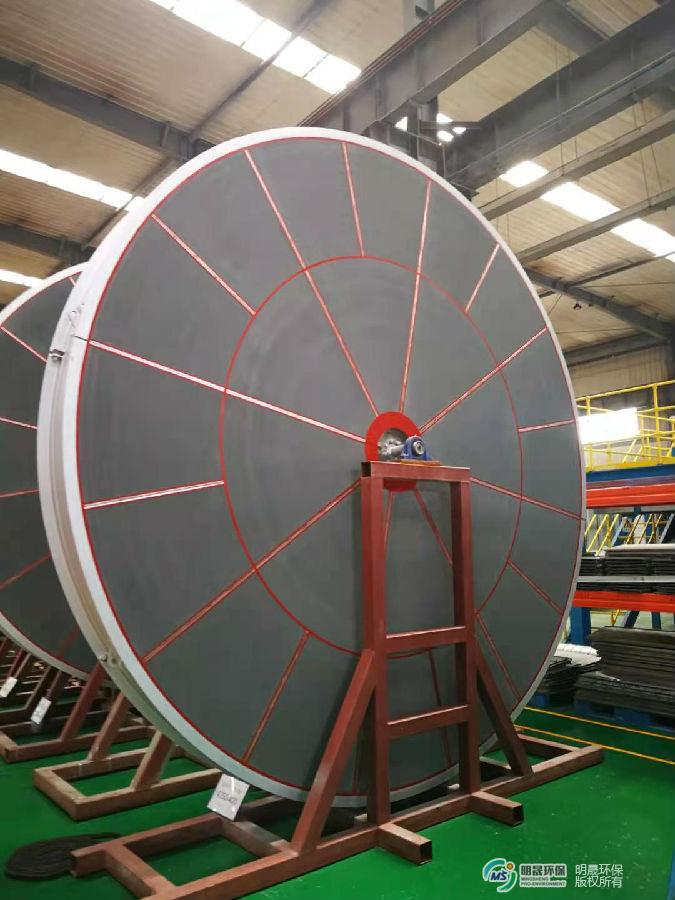

沸石轉輪是一種將沸石吸附性材料制作成蜂窩狀結構的轉輪設備，能夠有效地將揮發性有機廢氣(即VOCs廢氣)進行凈化，具有吸附性強、凈化效率高、使用壽命長、應用范圍廣等優點，是現在廢氣處理行業的佼佼者。

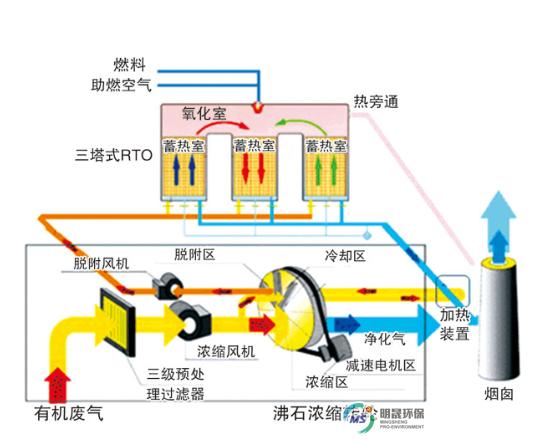

沸石濃縮轉輪+RTO有機廢氣處理系統是適合低濃度、大風量的VOCs處理系統。主要包括前端預處理裝置、沸石濃縮轉輪、蓄熱式焚燒爐(RTO)、風機等主要裝置組成。大風量低濃度VOCs，通過三級預處理裝置后，經由疏水型多孔沸石分子篩作為吸附材料的轉輪，VOCs被轉輪吸附區的沸石所吸附后凈化的氣體經煙囪排到大氣，再由另一脫附區中用180℃~230℃的小量熱空氣， 將VOCs予以脫附，如此高濃度小風量的脫附廢氣再進入RTO焚燒爐中予以分解為CO2和H2O.凈化后氣體經煙囪排到大氣。
2.2 工藝特點
①.吸附性強，孔徑大小整齊均一，離子型吸附劑。能根據分子的大小及極性的不同進行選擇性吸附；
②.高Si/Al比的疏水性分子篩不吸附空氣中的水分子；
③.吸附能力強，吸附容量大，單級吸附效率可達90～98%；
④.在較高的溫度下仍具有較強的吸附能力，耐高溫，具有良好的熱穩定性。脫附溫度在180-220℃之間，使用中耐熱溫度可達350℃
⑤.脫附徹底，VOCs濃縮倍率高
2.1 性能特點
①.處理能力：1～20萬Nm3/h
②.脫附溫度：180～220°C
③.脫附介質：熱空氣
④.過程壓降：600 Pa
⑤.轉輪直徑：1.5-4.5米
⑥.轉輪厚度：400--600mm
⑦.濃縮倍率：3—20倍
⑧.單級吸附效率：90--98%
⑨.綜合處理效率：最高可達99.95%
3.RCO蓄熱式催化燃燒

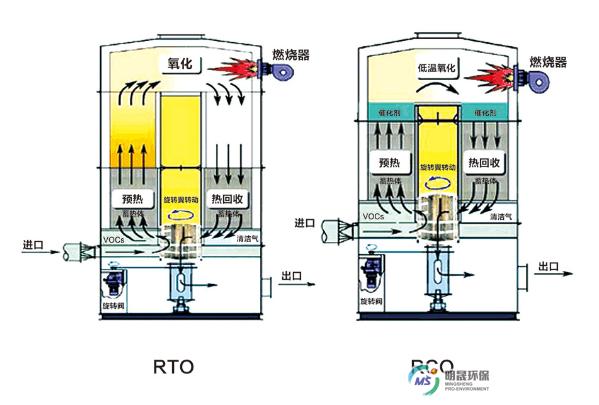

蓄熱式催化氧化爐(RCO)是以RTO的構造作為基礎，在氧化爐中加上一層貴金屬催化劑，用來降低化學反應的活化能，來改變反應條件以達到較低溫度氧化除去有機物廢氣目的。RCO的裝置與RTO的裝置相類似，采用床式或旋轉式設計，蓄熱室內陶瓷蓄熱體以進行替換來自反應放出的熱量。首先經前端除塵器阻火器進入蓄熱室，在蓄熱室進行熱量交換，約200~400℃，然后通過氧化室在催化劑作用下進行氧化，如達不到反應溫度，加熱系統可通過自控系統實現補償加熱，氧化完成的高溫?zé)煔膺M(jìn)入另外一個蓄熱室交換熱量，底溫凈化煙氣經煙囪排入大氣。催化氧化設備主機由阻火器、熱交換器、預熱器、催化反應室、主排風機、控制系統、電加熱組件以及催化劑組成，是設備的核心部件。
3.1工藝特點
催化燃燒設備能有效降低熱量損耗及能耗資源，同時大大降低凈化后氣體排出度。
①操作方便，占地面積小。
②能耗低：達到一定濃度時，無功率（或低功率）運行。
③安全可靠：泄壓、自保，阻火除塵、超溫報警及先進的自控。
④阻力小效率高：采用先進的金屬浸漬的蜂窩陶瓷催化劑，比表面積大。
⑤使用壽命長：催化劑一般 1 年更換，并且載體可再生。
